製品概要
ご提供させて頂く本製品は、国土交通省「革新的河川技術プロジェクト」の仕様に準拠しております。低消費電力での精緻な測定と通信制御を行い、リチウム電池のみで５年間の稼働を実現致しました。
設置場所の状況や目的に合わせて、水中に投げ込んで計測を行う「水圧式」と、川面に超音波を当てて計測を行う「超音波式」から選択して頂けます。水圧式水位計は本体筐体の取り付け場所（護岸など）から水中までに距離や傾斜がある場合にご活用頂き、超音波式水位計は橋梁や水道設備などに簡単に取り付けて頂くことを想定しております。
平常時は水位データ測定のみを定期的に行い、データ通知は一日数回の死活監視に限定することで省電力化を図っております。危険水位を想定した閾値（しきい値）を超えると観測モードに切り替わり、より短い間隔で測定を実施、即座にクラウドサーバー環境に通知します。
最大のパフォーマンスをローコストで実現し、いざ災害の際、近隣住民の皆様の避難行動に役立てて頂けるように、本製品サービスの提供を行なって参ります。

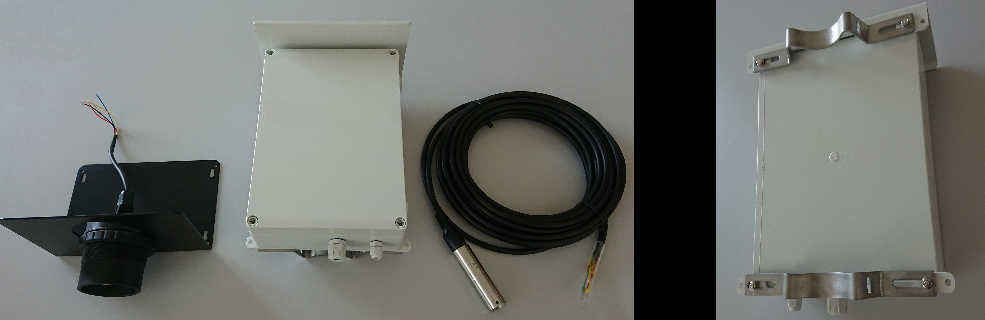

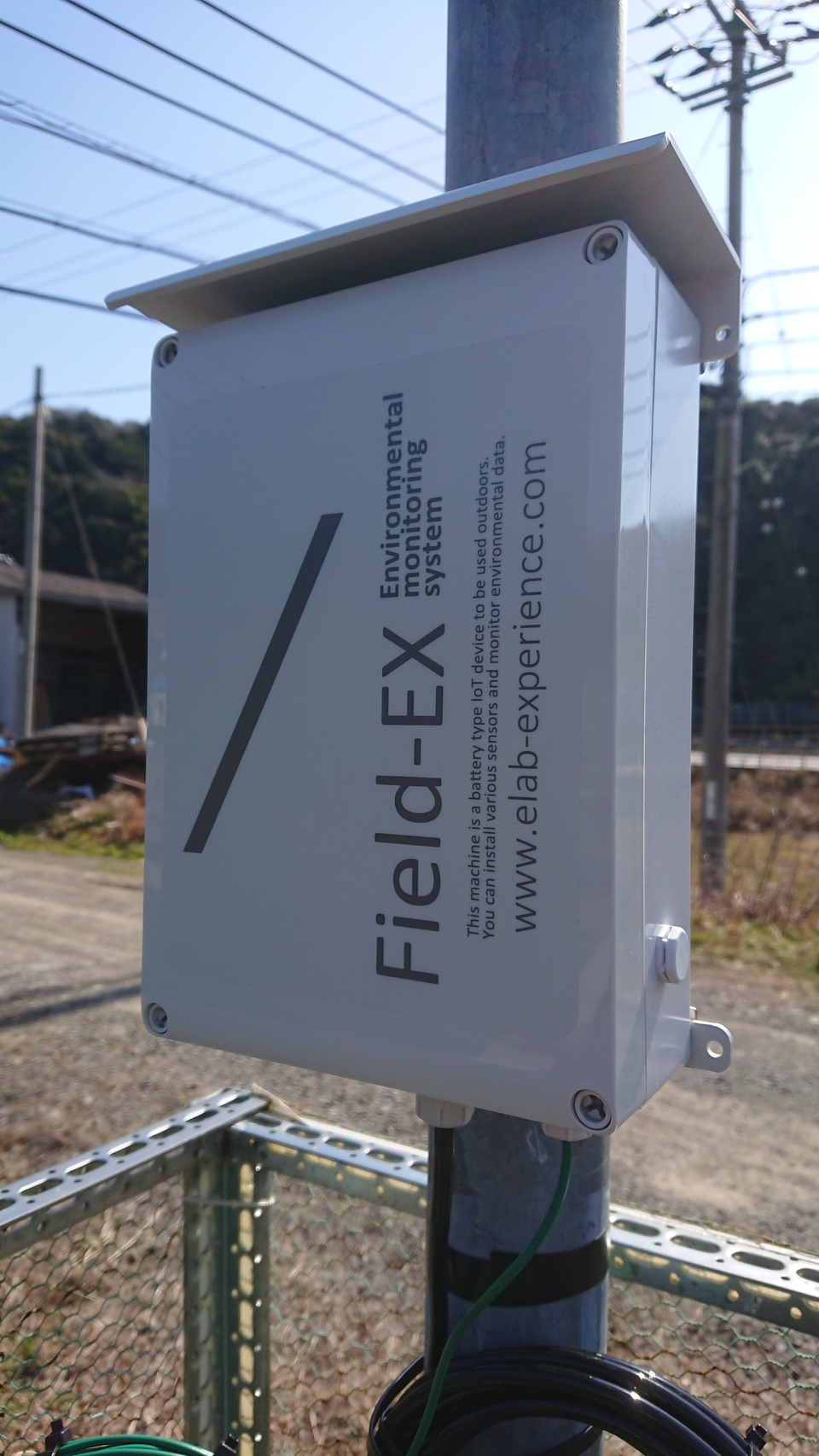

筐体本体
水圧式水位計を接続する場合、リチウム電池のみで５ヶ年（頻繁な水位計測とデータ通知が必要となる降雨状況が最大 150 回発生することを想定）の稼働が可能です。本体もコンパクトに収まり、設置作業も比較的容易になっております。防水防塵 IP65 相当の筐体性能となります。

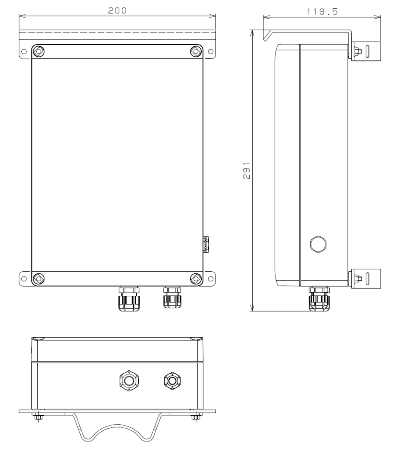

本体部図面

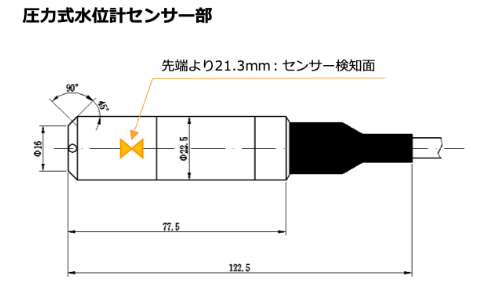

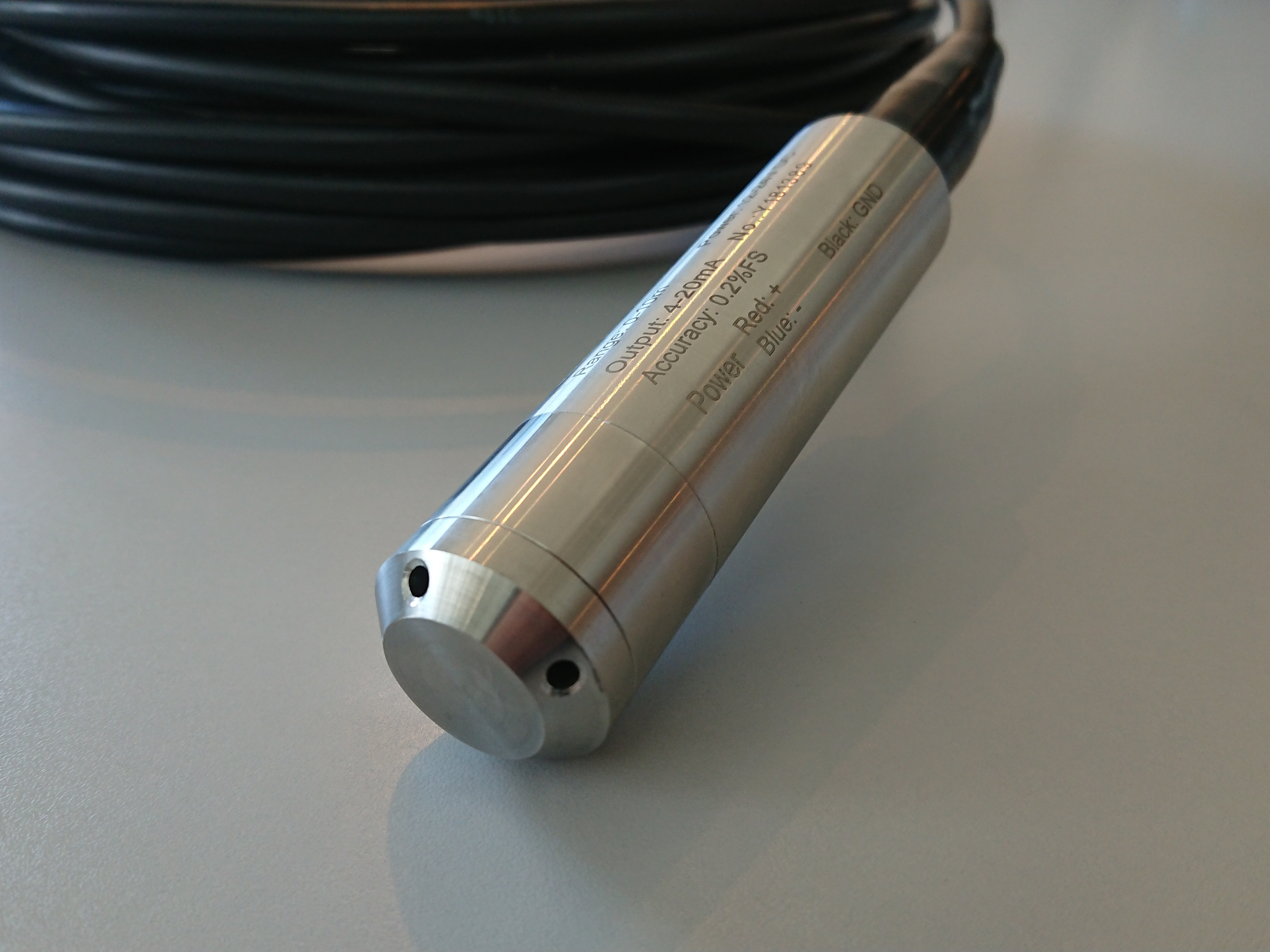

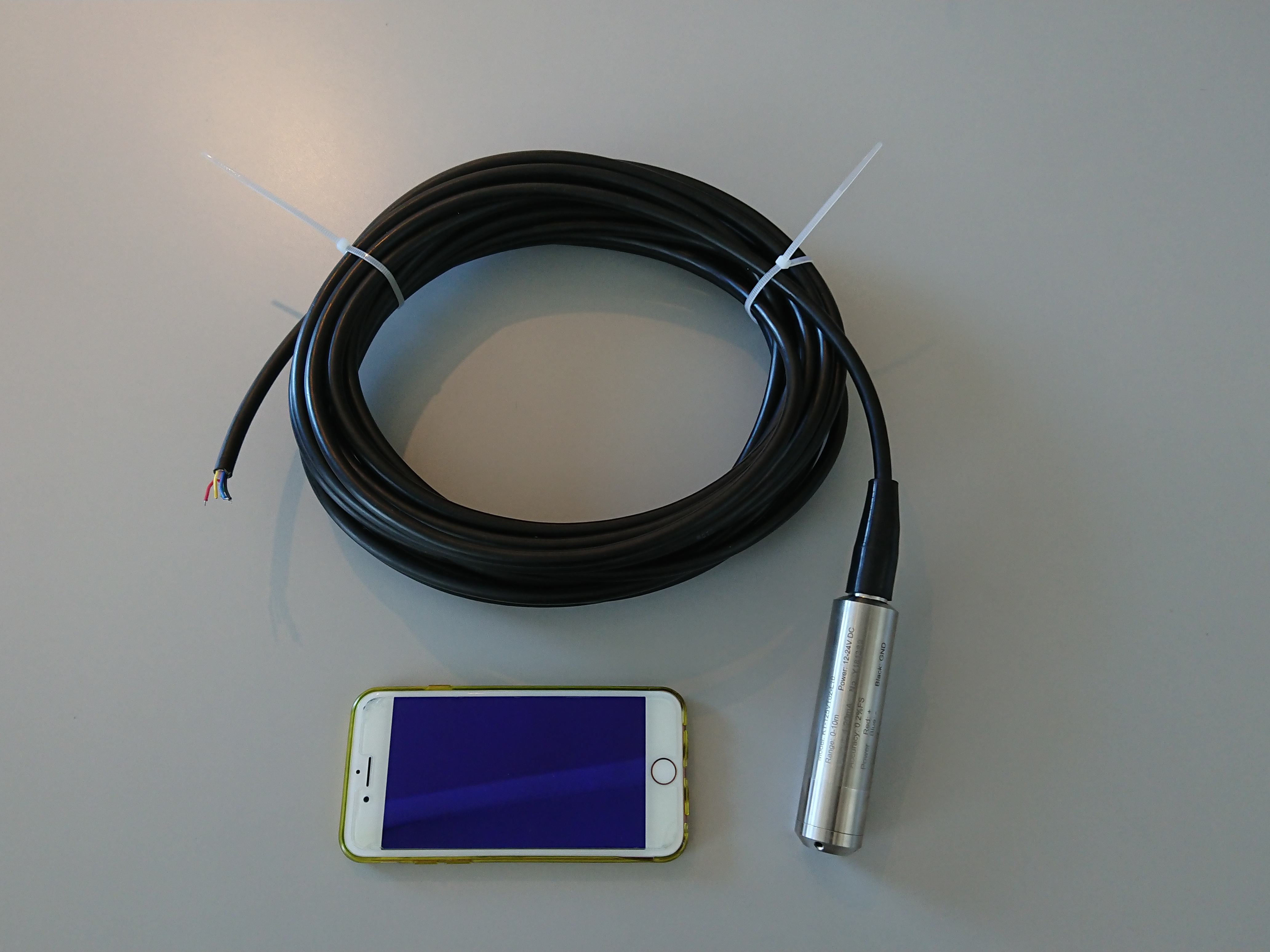

圧力式水位計（凍結対応タイプ）センサー部
従来製品よりも大幅な低コスト化を実現、
高精度かつ耐久性に優れた省電力モデルです。
（センサー単体のみでの販売もおこなっております ）

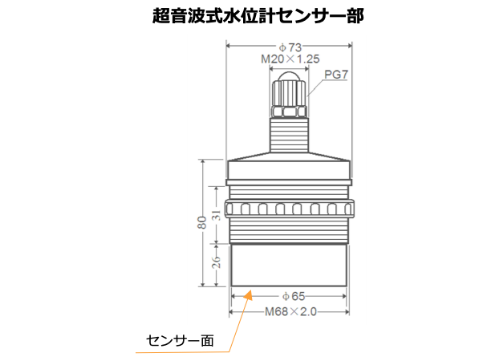

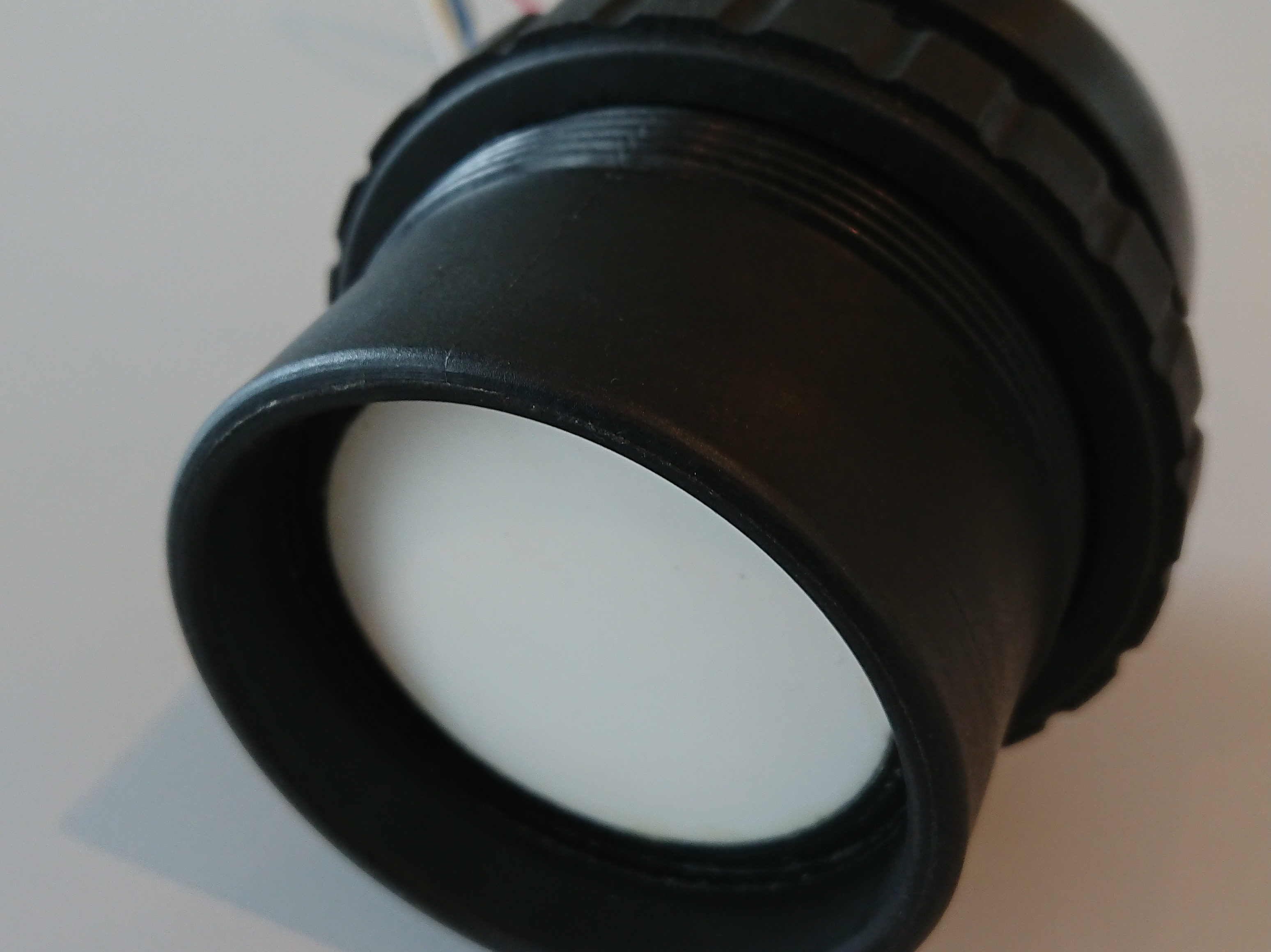

超音波式水水位計 センサー部
軽量かつコンパクトサイズ、
非接触タイプなので現場設置にかかる工数も短縮できます。
（現在開発中 近日提供開始させていただきます）

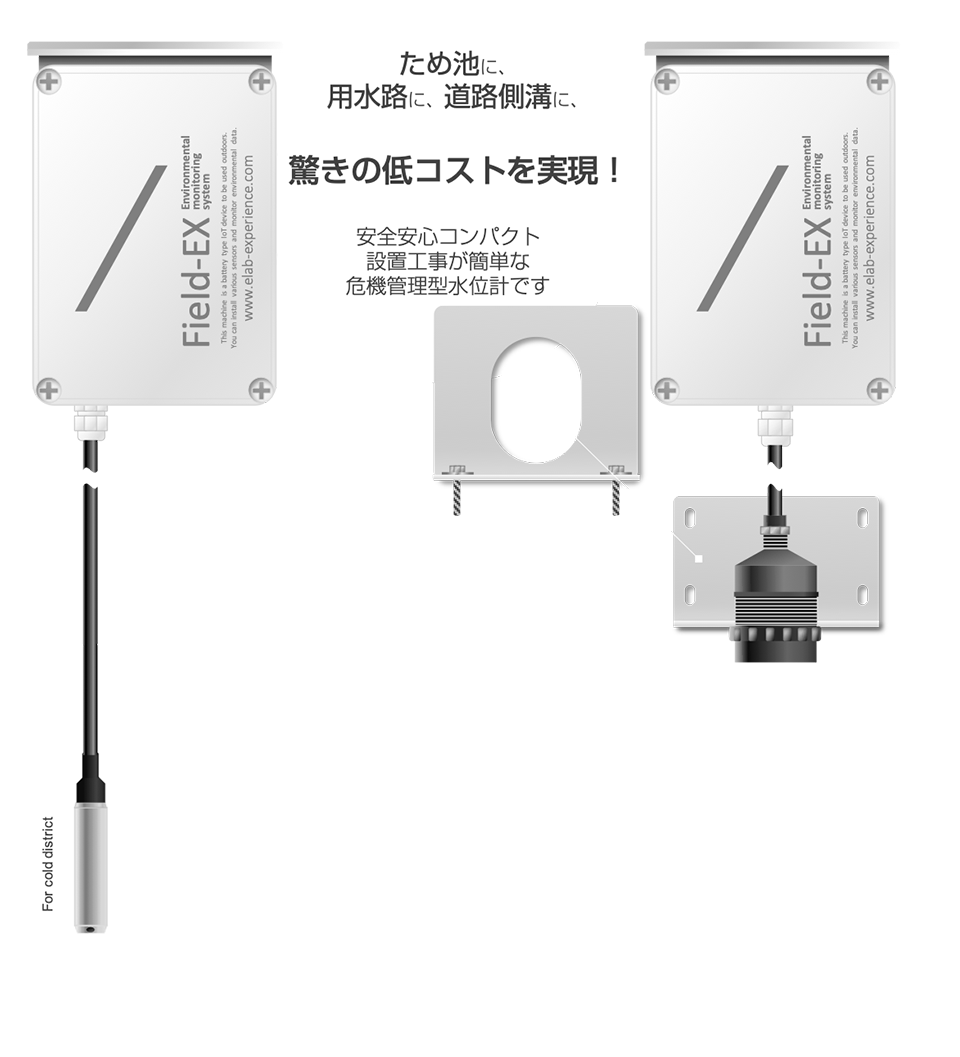

低コスト高パフォーマンス
IoT水位計の利用例
道路の冠水場所に
より速い交通整理が可能
河川の橋梁に
急激な水位上昇を感知し通知
農業用水路に
上下流の給水排水管理に利用
都市部の河川に
近隣住民がより早い避難判断
寒冷地の河川に
凍結にも強いタイプの測定機材
ため池の監視に
常に人が入って監視できない場所

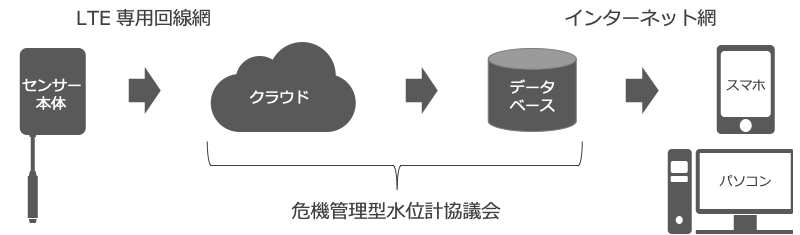

データ測定と通信のフロー
１）国土交通省仕様準拠 危機管理型水位計運用協議会 様サーバーシステムへのデータ送信が可能
自律型 危機管理型水位計 運用
＜通常 監視モード＞
測定：センサーは10分に1度の間隔で計測
（サンプリング間隔 1 秒、20回計測し上限数値２つと下限数値２つを除外、中央値16サンプルの平均により水位を算出）
通信：24時間に１回 正常動作確認と電圧をクラウドサーバーに死活監視の目的で送信
閾値：水位の閾値（しきいち）を設定できる
↓ 計測した水位が閾値を越えると＜緊急 観測モード＞に緊急自動移行
＜緊急 観測モード＞
測定：最短タイミングで2分に1度の測定をおこなう
通信：最短タイミングで2分に1度の通信をおこなう
↓ 計測した水位が閾値を下回ると＜通常 平常モード＞に戻る
＜通常 平常モード＞
に戻り省電力運用を再開

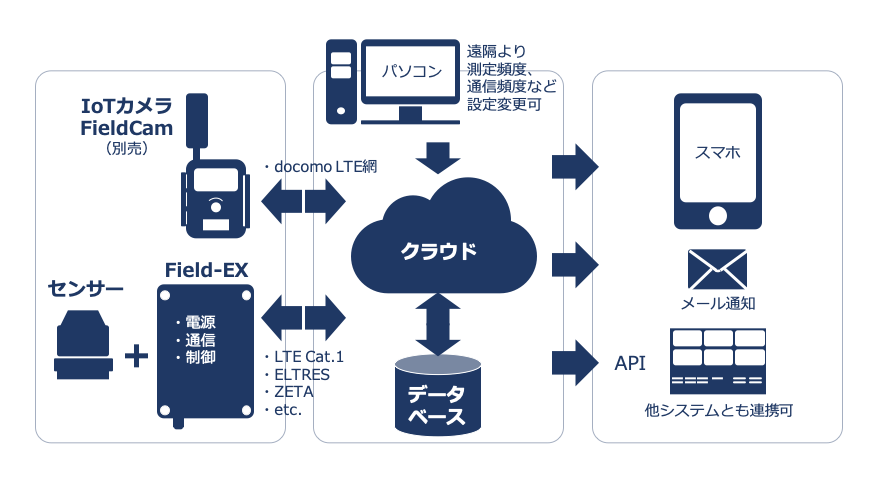

２）弊社クラウドサーバーおよびビューアーアプリによるシステム運用（別途通信費用等あり）
外部システムとの API 連携も容易に実現可能です。水位計に加え、IoT カメラや水位計以外のセンサーを組み合わせることも可能です。様々な計測機器からの複数データを一元管理し、目的に合わせたオリジナルビューアアプリを開発することも可能です。
下記の設定を遠隔から、専用管理画面を用いて数値変更することが可能です。
設置後でも各種調整が可能で、運用管理に便利にご利用いただけます。
＜通常 監視モード＞
測定：センサーは10分に1度の間隔で計測
（サンプリング間隔 1 秒、5回計測し上限数値1つと下限数値1つを除外、中央値3サンプルの平均により水位を算出）
通信：24時間に１回 正常動作確認と電圧をクラウドサーバーに死活監視の目的で送信
閾値：水位の閾値（しきいち）を設定できる
↓ 計測した水位が閾値を越えると＜緊急 観測モード＞に緊急自動移行
＜緊急 観測モード＞
測定：最短タイミングで2分に1度の測定をおこなう
通信：最短タイミングで2分に1度の通信をおこなう
↓ 計測した水位が閾値を下回ると＜通常 平常モード＞に戻る
＜通常 平常モード＞
に戻り省電力運用を再開

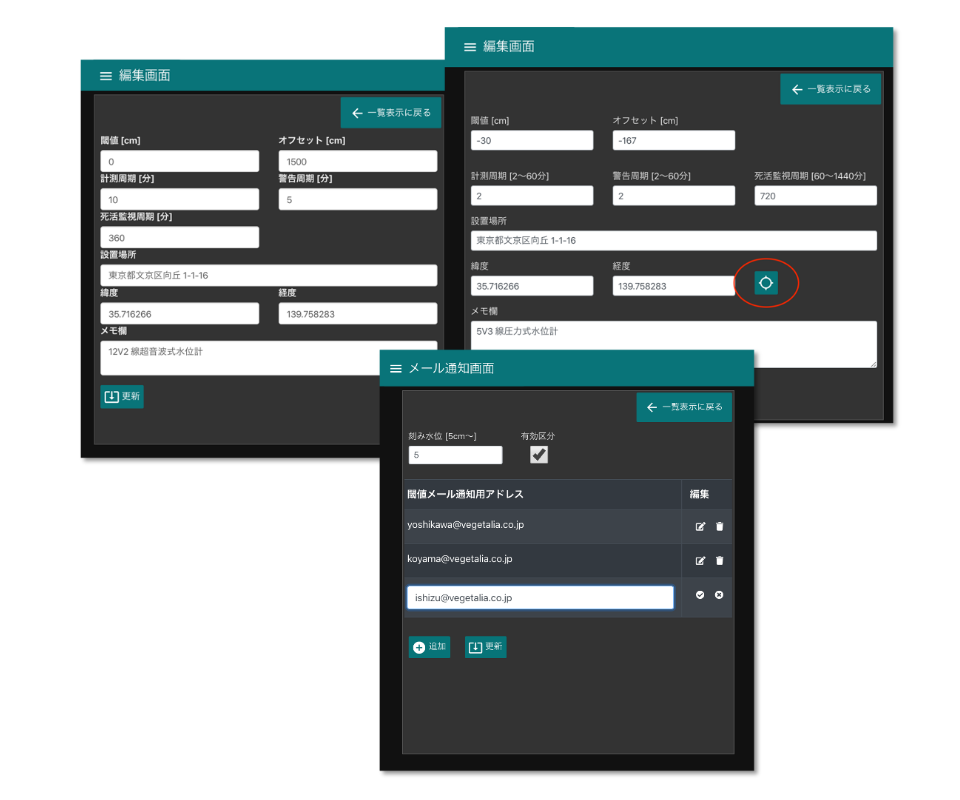

設定変更管理画面イメージ
河川・ため池など現場での水位センサー設置イメージ
圧力式水位計

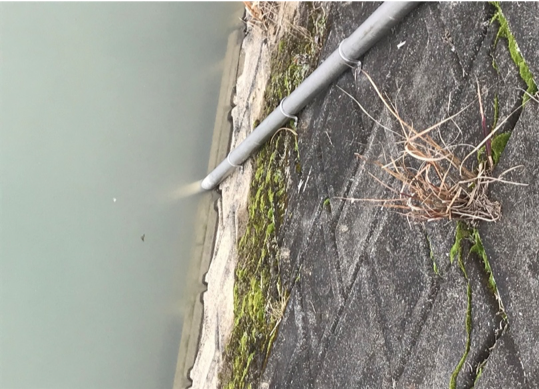

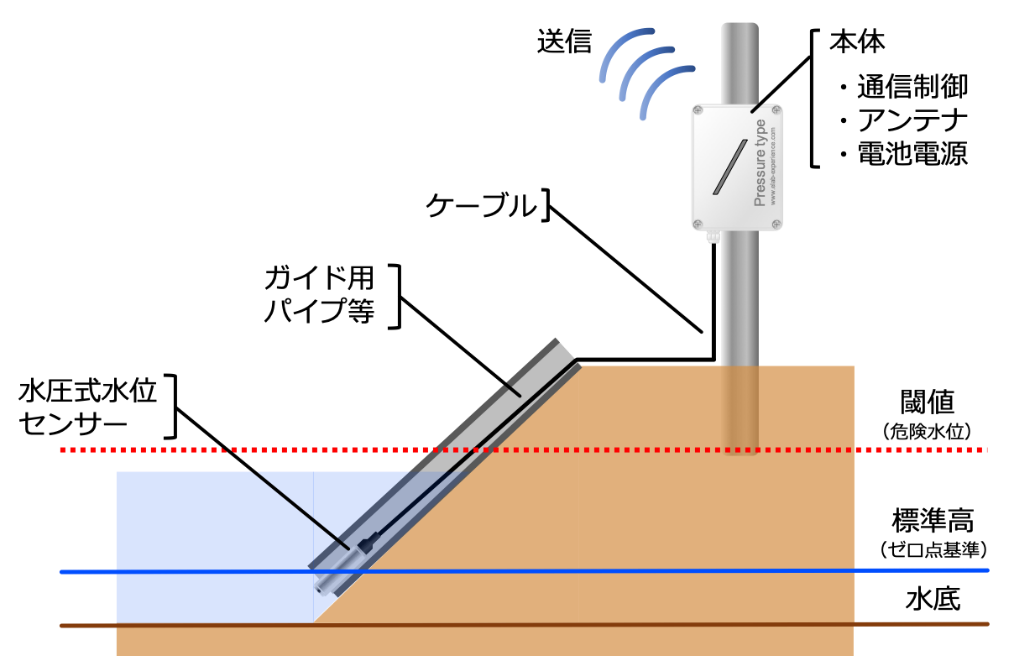

圧力式水位計は、本体を堤防や河川の横合いに設置します。パイプなどを堤防に固定ガイドとし、筒中に圧力式水位計を落とし込んでいきます。パイプ等を用いることでケーブルの保護とメンテナンス時の引き上げを容易におこなうことができます。
超音波式水位計

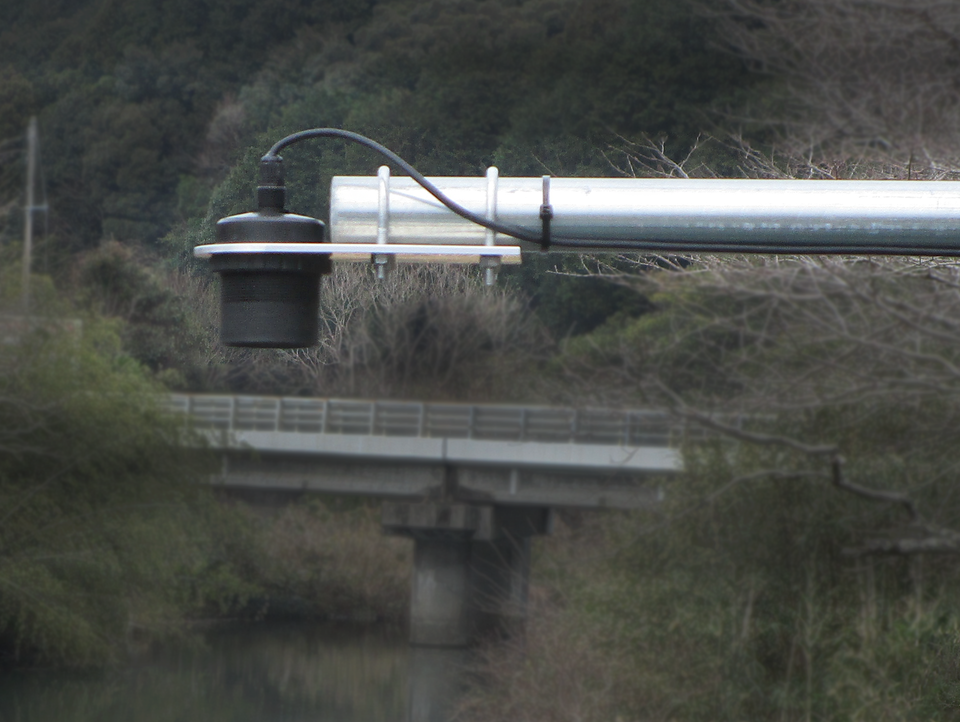

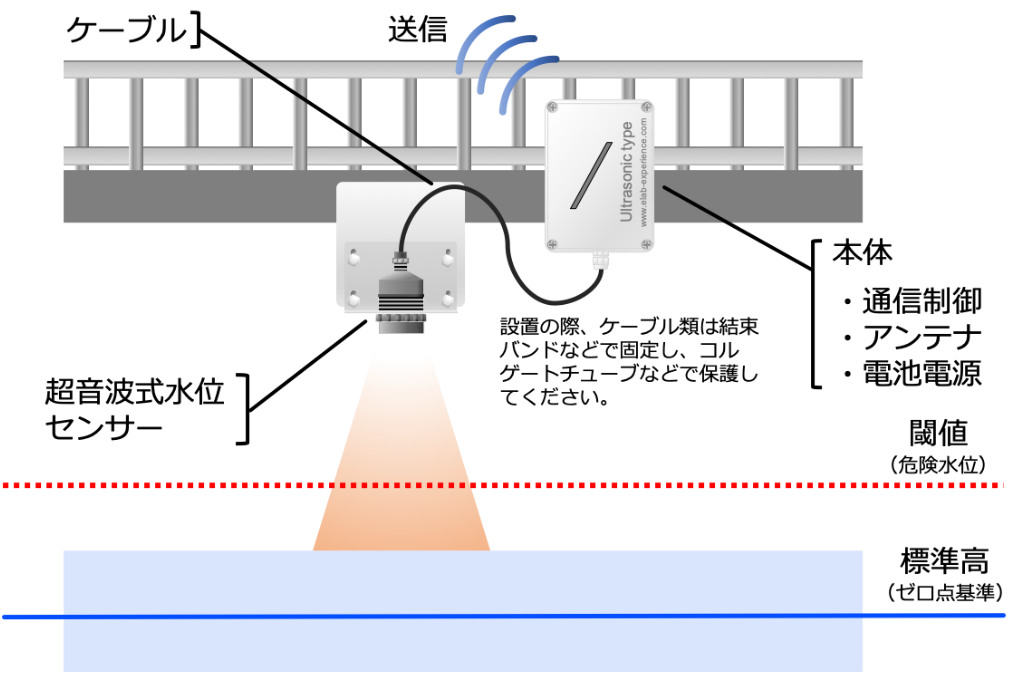

超音波式水位計は、橋梁や水道設備などが近くにある場合、簡単に設置作業を行うことができます。本体を橋梁の上や水道設備などに固定し、超音波発生部を水面に対して垂直になるよう設置します。センサーから水面までは 10m 程度の高さまで測定することが可能です（水面が超音波発生部の 60cm 以内に近づいてしまうと測定が行えません）
高知県幡多郡黒潮町を流れる二級河川・蛎瀬川に、
洪水や浸水被害を最小限にすることを目的として、
水圧方式水位センサーと超音波式水位センサーを設置し計測中。
設置方法も非常に簡単で短時間でおこなえます。

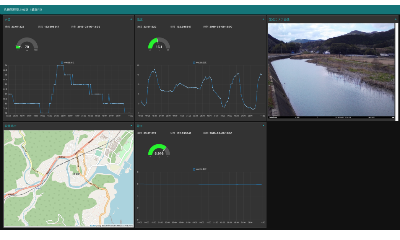

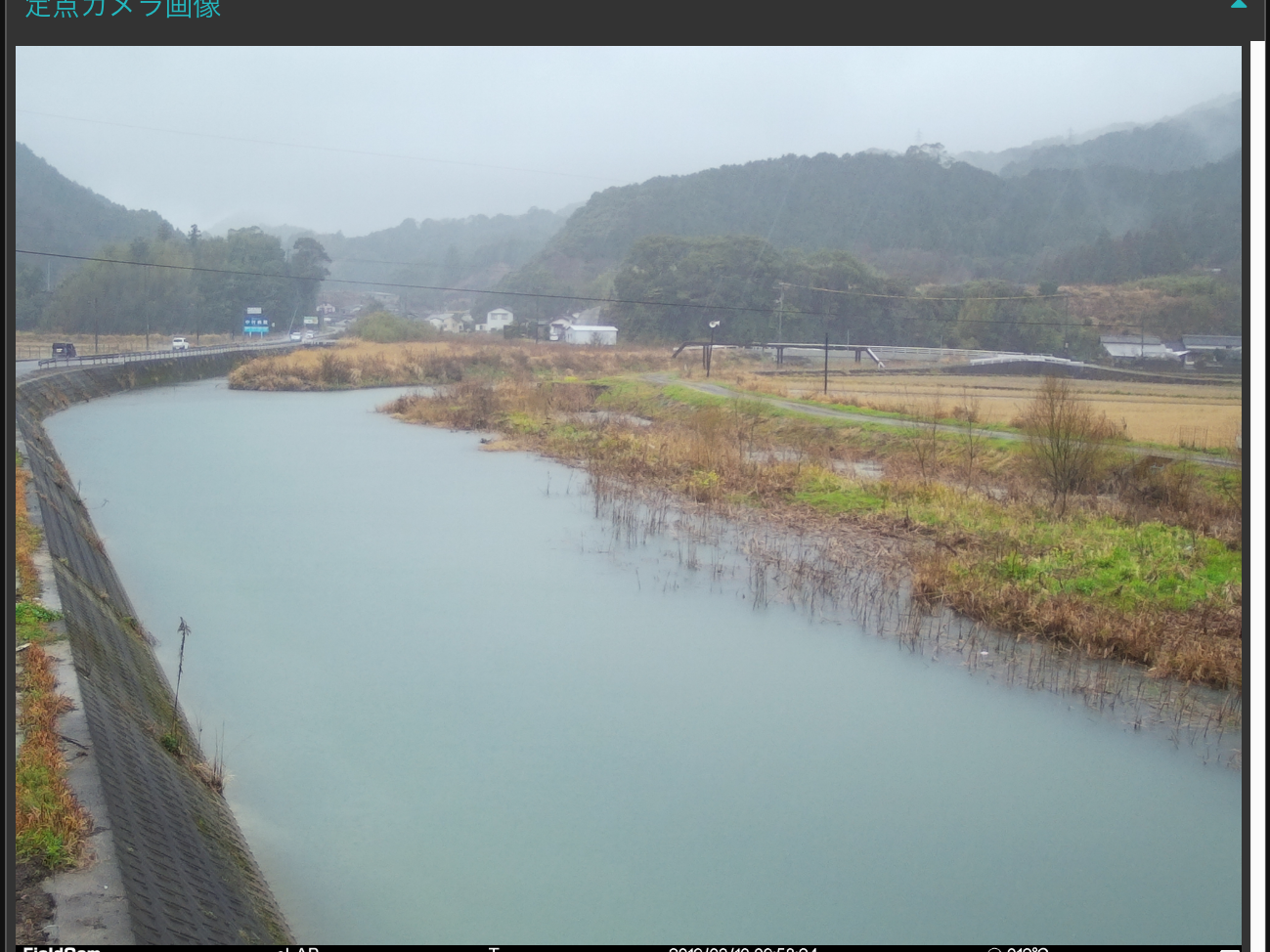

PC、スマホ、タブレットでのビューア画面
近隣住民の方々、公共機関様に公開中
http://river-watch-test.vegetalia.jp

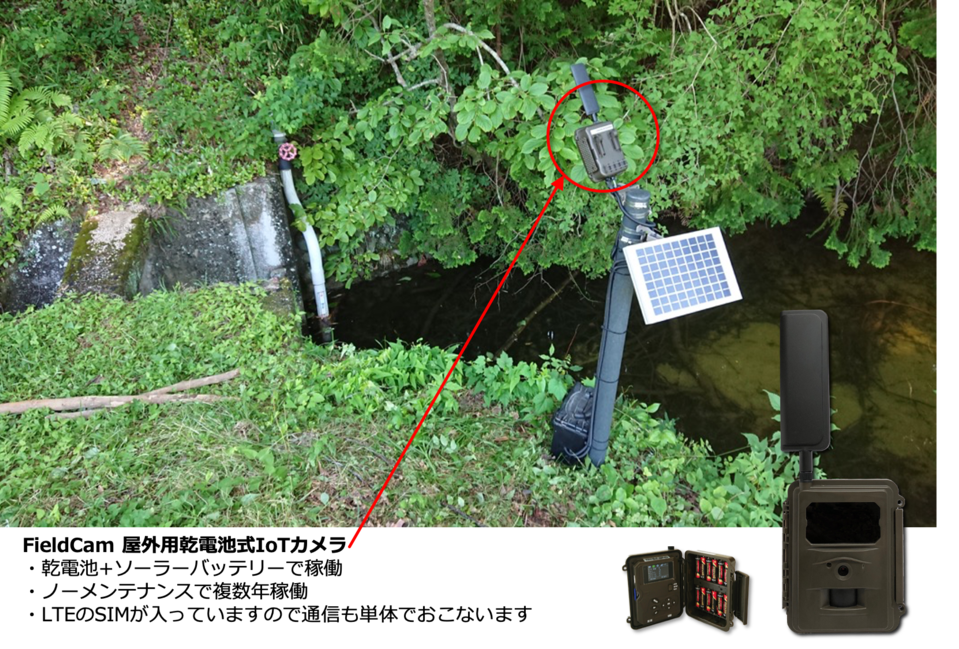

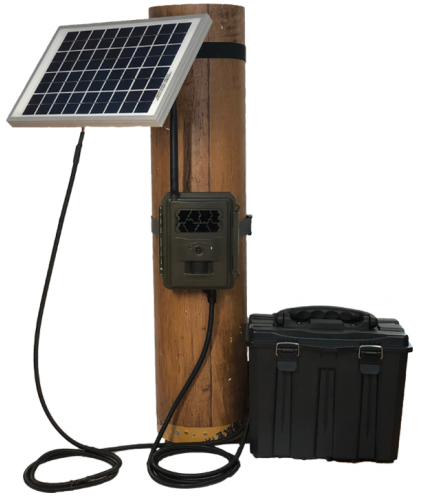

屋外用IOTカメラのFieldCamとソーラーバッテリーセット（別売）も設置
水位センサーと同じ画面で撮影画像を見ることができます。
（https://field-server.jp/fieldcam/fc1000/）
FieldCamは、通常レンズ版と広角レンズ版の２種類ご用意がございます。
＜通常レンズ版 FC-1000＞
静止画モード：水平42度 垂直30.5度 対角50度
動画モード： 水平42度 垂直30.5度 対角50度
＜広角レンズ版 FC-1000W＞
静止画モード： 水平90度 垂直65度 対角111度
動画モード： 水平95度 垂直60度 対角112度

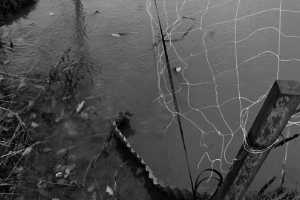

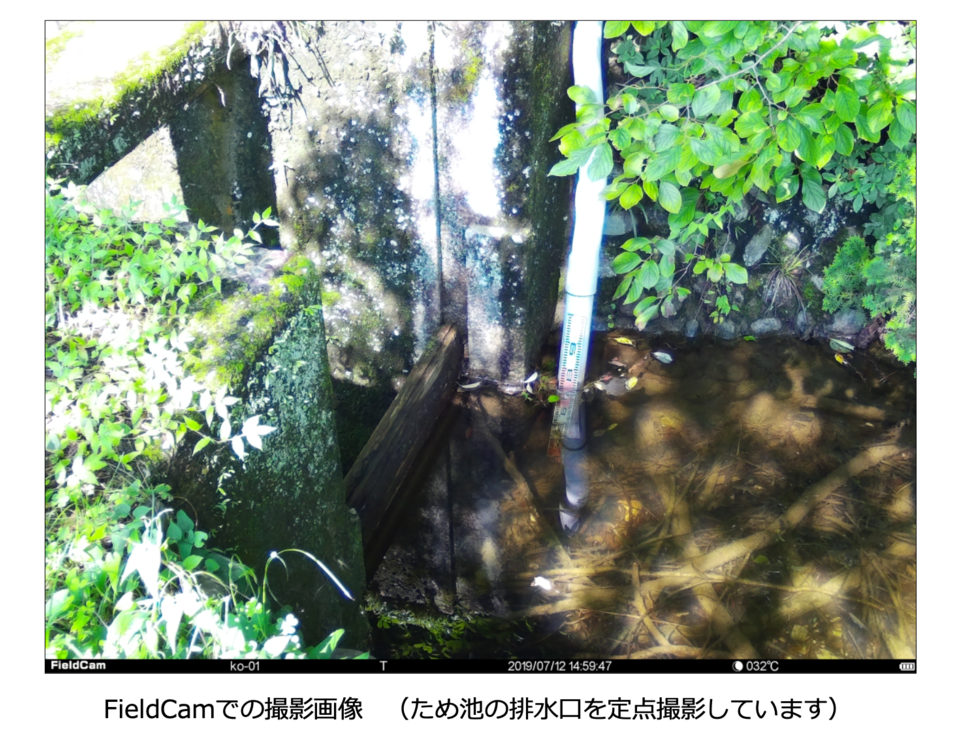

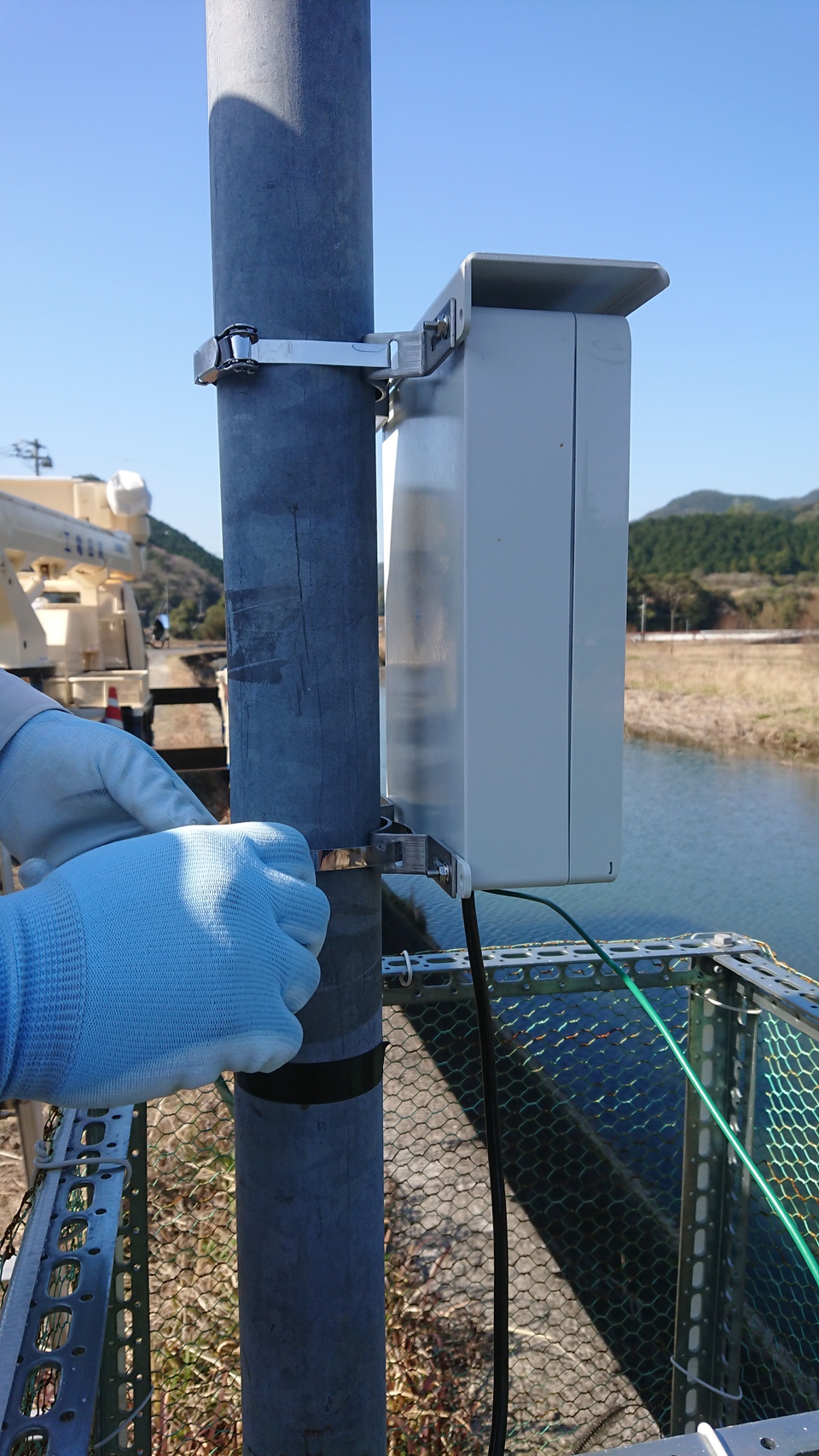

水圧式水位センサー ケーブル10m を設置
（凍結対応タイプ）
パイプ内を通して水底に設置

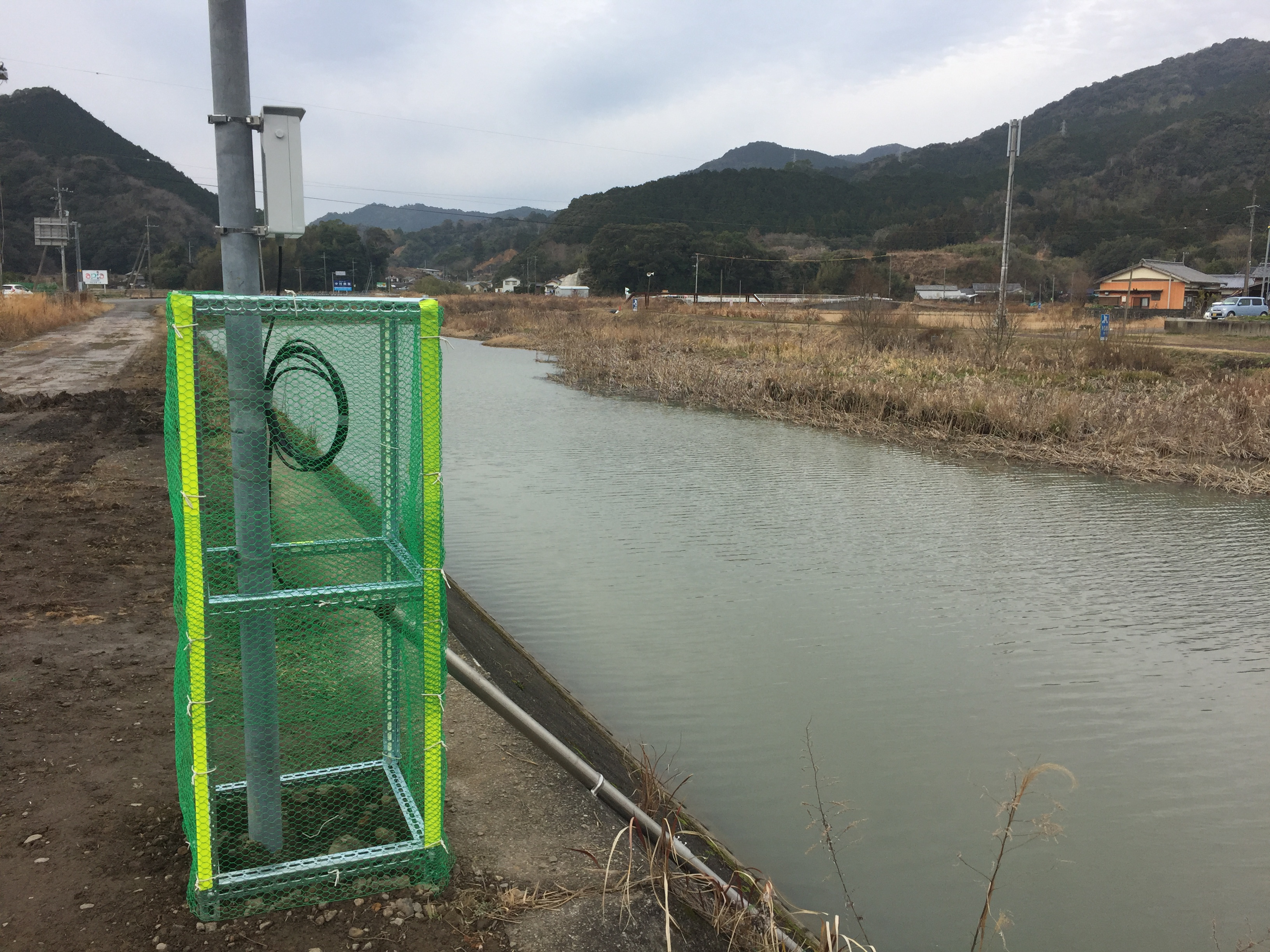

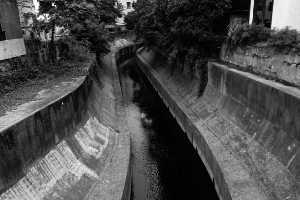

近隣に国道が走り駅や民家もある下流の河口に近いエリアに設置
グリーン色の防護柵は実験的に配備
乾電池式の屋外カメラも平常時は1時間に１度、撮影し LTE送信。
水位の上昇に合わせて撮影と通信の頻度も短くなります。
（カメラ通信連動は開発実証中）

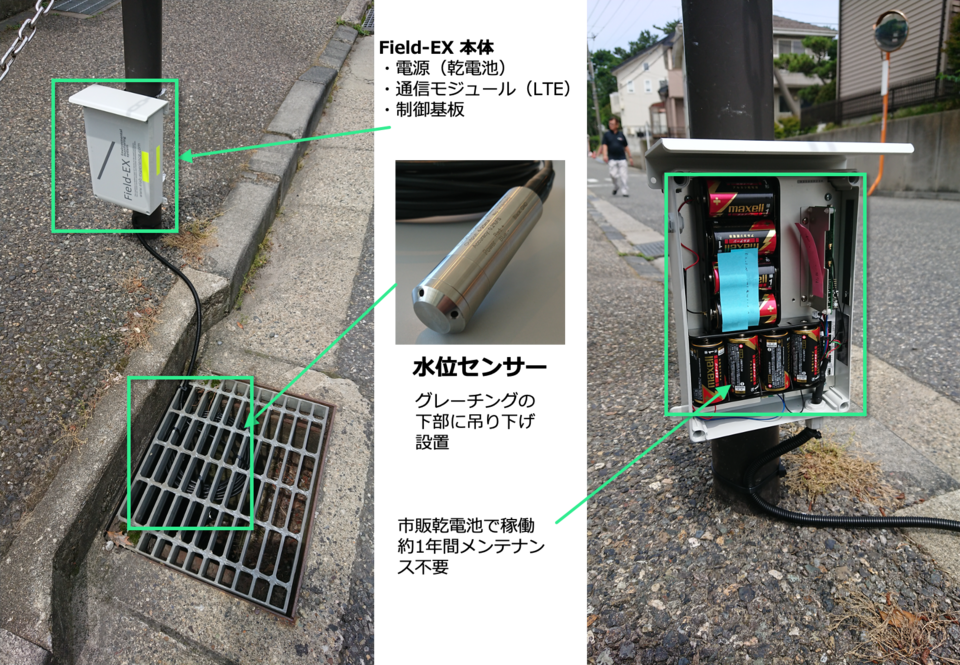

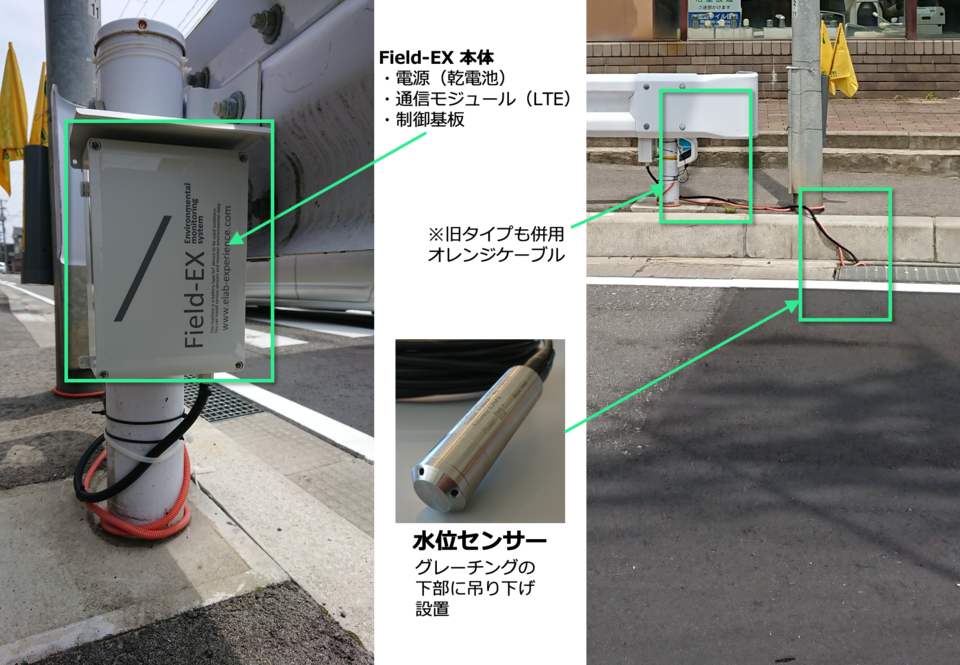

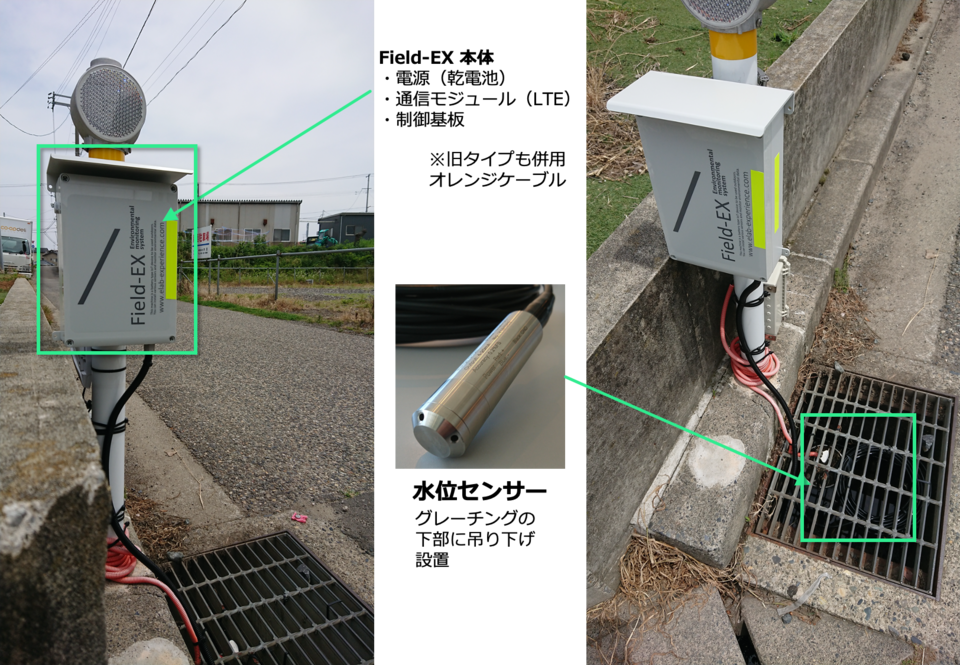

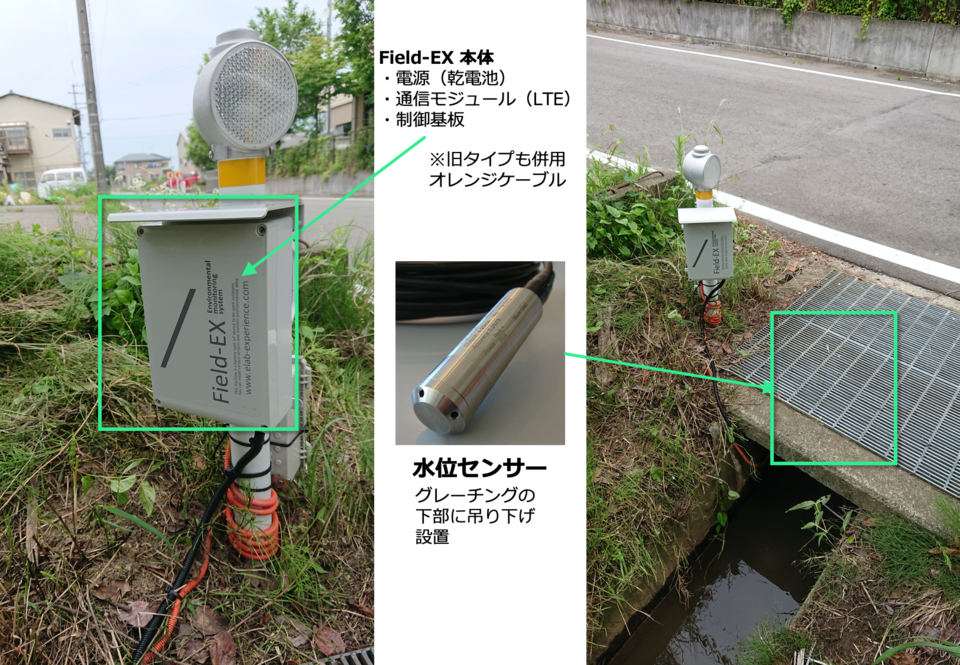

＜設置事例＞新潟市西区

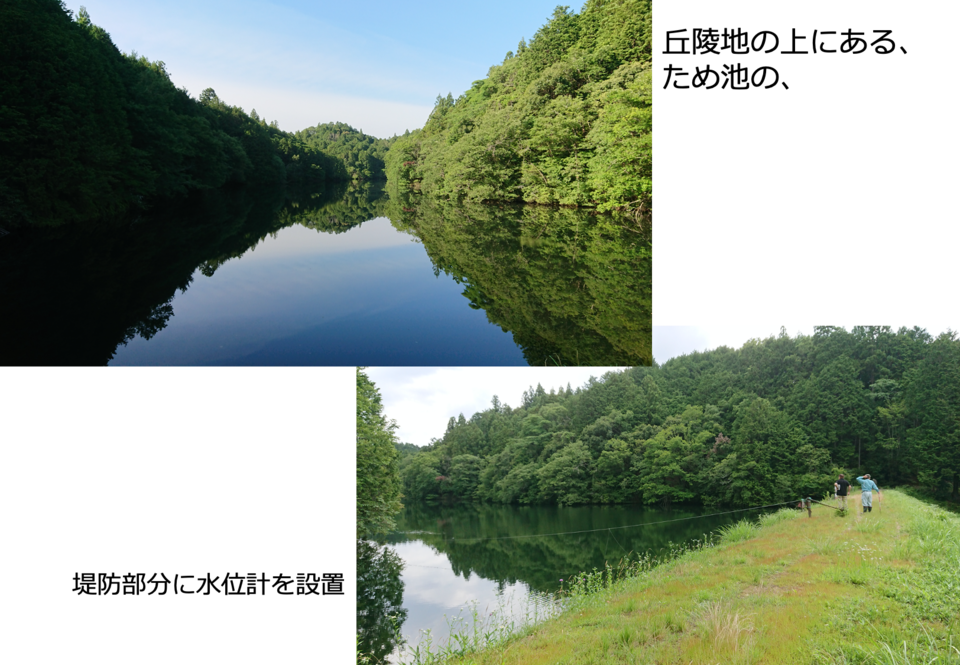

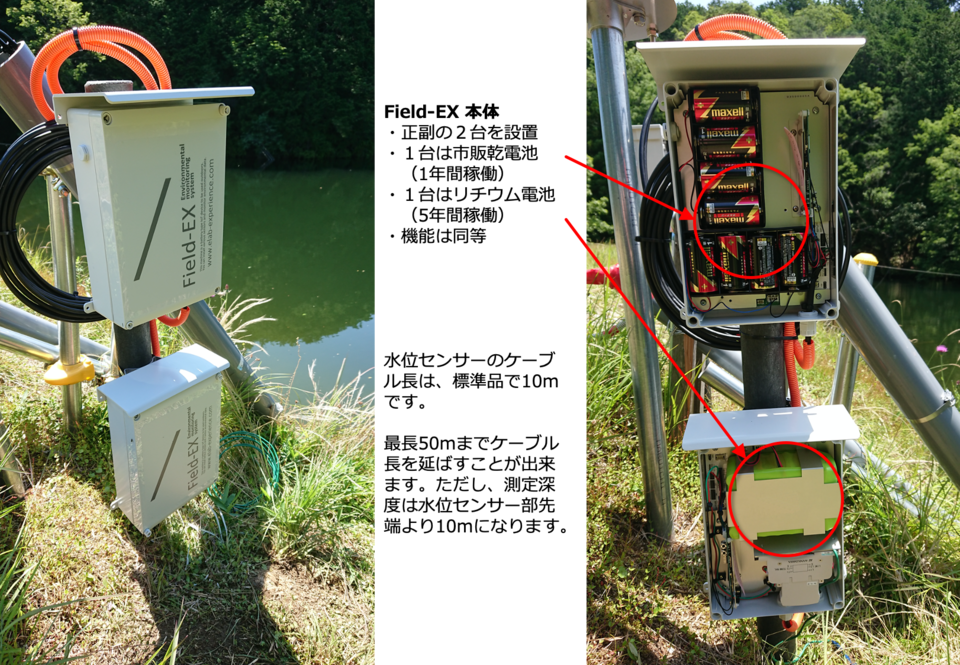

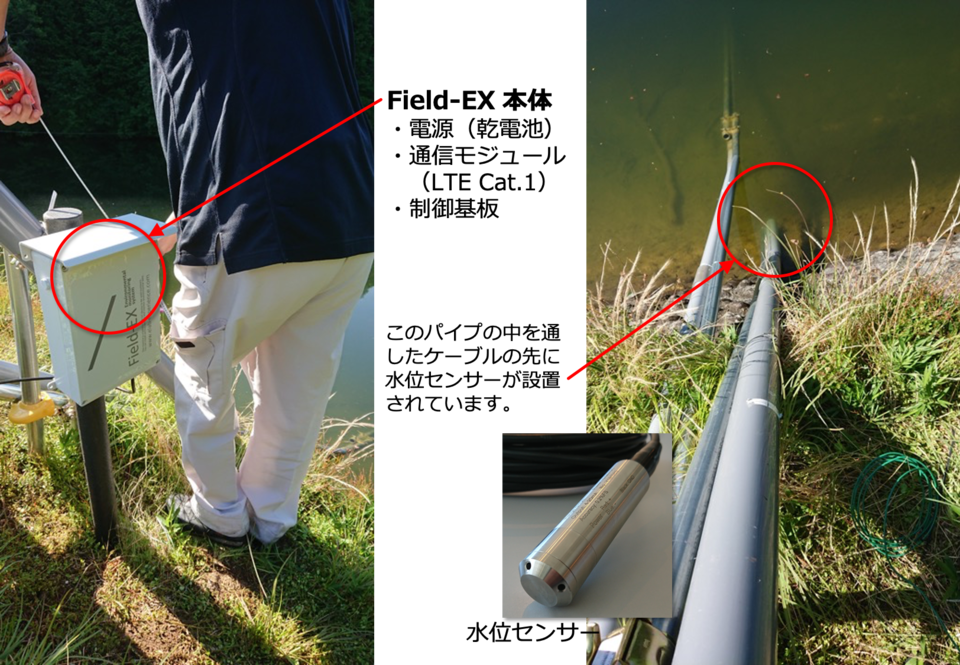

＜設置事例＞三重県 ため池

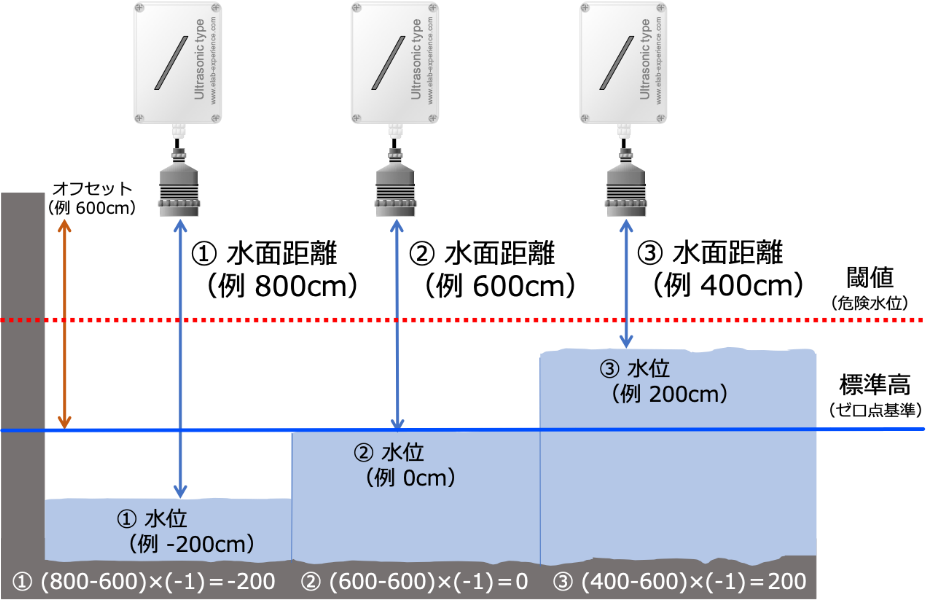

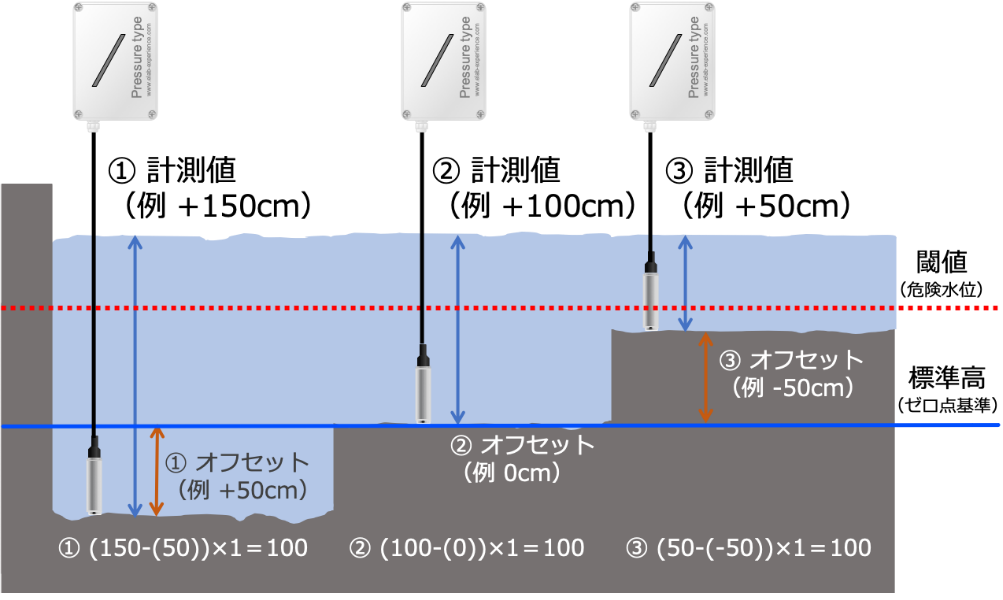

ゼロ点基準の設定方法
圧力式水位計
圧力式水位計の場合、水位計測部が水に浸かっていない場合には 0cm 表示となります。
超音波式水位計
スペック表
| 仕様項目 | 圧力式 | 超音波式 | ||
| 型番 | FE-3000 | FE-3120/FE-3122 | FE-4102 | |
| 通信方式 | LTE Cat.1 | LTE Cat.1 | ||
| 制御方式 | 自律型 | 自律型 | ||
| 水位測定方式 | 圧力式 | 超音波式 | ||
| 水位計測部 | 使用周囲温度 | −10℃〜60℃ | 0℃～50℃ | |
| 使用周囲湿度 | 20～90%RH （結露しないこと） |
20～90％RH （結露しないこと） |
||
| 避雷対応 | JIS C 61000 4-5 Level-1 （本体に交換式の避雷器が付帯） |
- | - （本体側に交換式の避雷器が付帯） |
|
| 防水防塵 | IP68 | IP68 | ||
| 耐用年数 | 5年以上 | 5年以上 | ||
| 計測範囲 | 0～10ｍ | 0.6～12ｍ （不感知距離センサー面より0.6m） | ||
| 最小読取範囲 | 0.25cm | 0.25cm | ||
| 観測精度 | ±0.2% F.S. 以内 | ±0.25％ F.S. 以内 または、±1ｃｍ |
||
| 材料 | ステンレス | 樹脂 | ||
| 時刻同期方式 | 時刻補正機能 | LTE ネットワーク時刻同期 | LTE ネットワーク時刻同期方式 | |
| 電源部 | 電源仕様 | リチウム一次電池 | アルカリ一次電池 | リチウム一次電池 |
| バッテリ－容量 | 5年間 電池交換不要 |
単１アルカリ電池 ８本 （1年程度にて交換） |
5年間 （利用環境により変化あり） |
|
| 収納ボックス | 材料 | ポリカーボネート | ポリカーボネート | |
| 収納機器 | 制御装置・通信モジュール・電源装置・避雷器 | 制御装置・通信モジュール・電源装置 | 制御装置・通信モジュール・電源装置・避雷器 | |
| 構造・形状 | W200×D130×H300 （突起部、ルーフ、計測部除く） |
Ｗ200×Ｄ130×Ｈ300 （突起部、ルーフ、計測部除く） |
||
| 保護等級 | IP55 | IP55 | ||
| 避雷対応（本体） | JIS C 61000 4-5 Level-4 | - | JIS C 61000 4-5 Level-4 | |
| 機器重量 | 水位計側部 | センサー部 0.15kg ケーブル10ｍ 0.56kg |
センサー部 0.45ｋｇ ケーブル3ｍ 0.1ｋｇ |
|
| 計測制御部 | 1kg | 1kg | ||
| 電源部 | 3kg | 2kg | 3kg | |
| 収納ボックス | 2kg | 2kg | ||
ご連絡先
在庫、価格などについてもお問い合わせください。
販売代理/OEMにての提供などに関しましても、ご相談をお受けしております。
ご連絡のほど、よろしくお願い申し上げます。 担当：石津
電話 03-6455-1991
メール info@elab-experience.com
株式会社イーラボ・エクスペリエンス
http://www.elab-experience.com/
〒150-0031 東京都渋谷区桜丘町22-6
プライマル渋谷桜丘 1203
